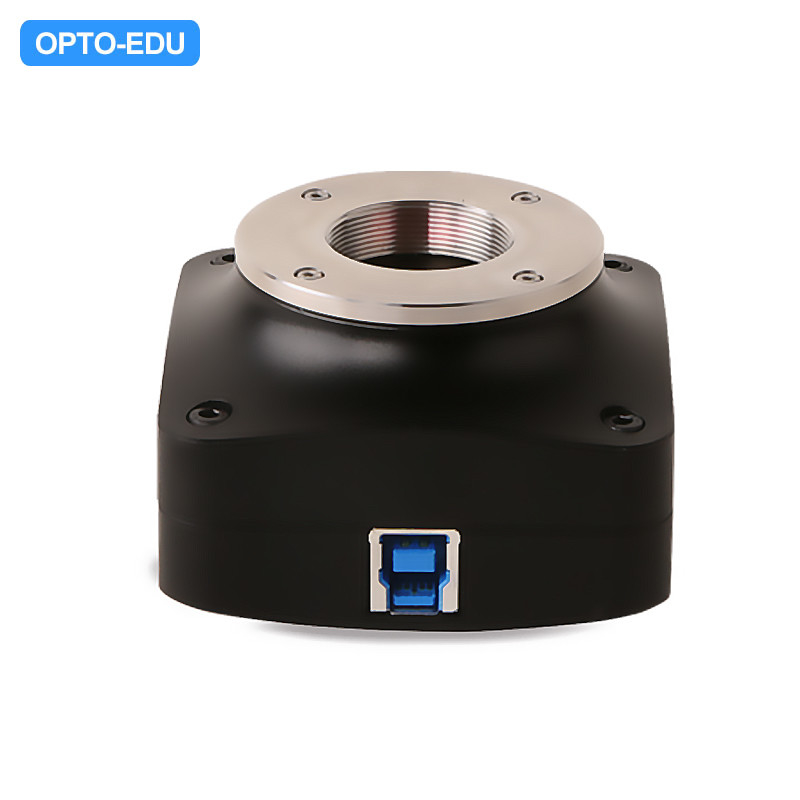

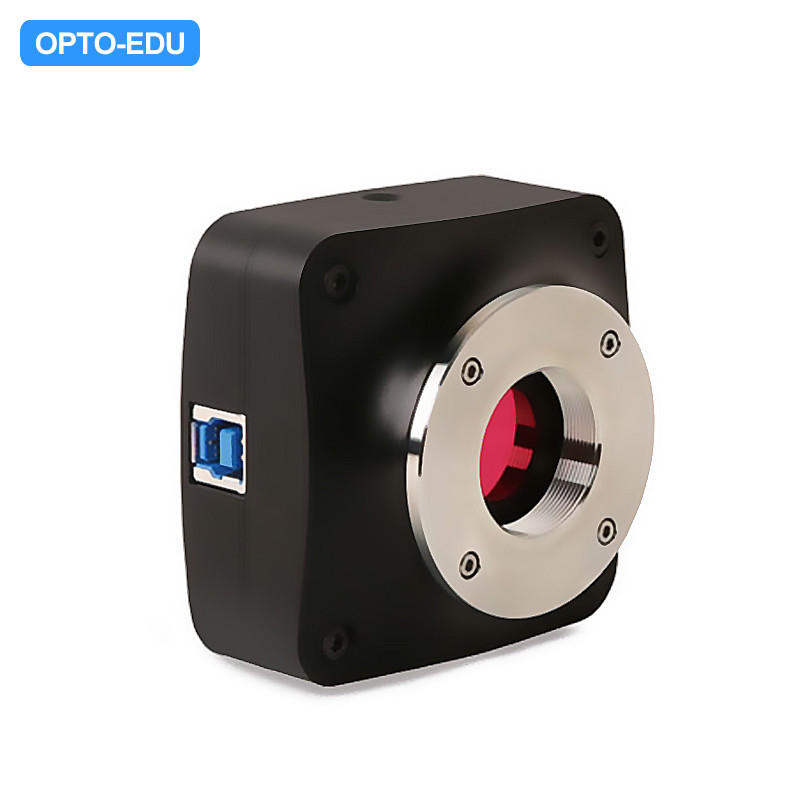

يعتمد A59.2213 مستشعر SONY Exmor CMOS كجهاز التقاط الصور ويستخدم USB3.0 كواجهة نقل.تتراوح دقة أجهزة E3ISPM من 1.5 م إلى 45 م وتأتي مع هيكل مدمج من سبائك الألومنيوم CNC.
A59.2213 مدمج مع خط أنابيب فيديو لمعالج إشارة صور الأجهزة فائقة الدقة 12 بت (Ultra-fineTM HISPVP) للديموسايك والتعديلات والعرض التلقائي وتعديل الكسب وتوازن اللون الأبيض بضغطة واحدة وتعديل اللون وتعديل التشبع وتصحيح جاما وتعديل الإنارة ، ضبط التباين ، Bayer وأخيراً تشكيل بيانات RAW لإخراج 8/12 بت.سيؤدي ذلك إلى نقل العبء الثقيل للمعالجة من الكمبيوتر إلى Ultra-fineTM HISPVP وتسريع سرعة المعالجة بشكل كبير.
يأتي A59.2213 مزودًا ببرنامج معالجة الصور والفيديو المتقدم عرض الصورة.توفير نظام التشغيل Windows / Linux / macOS / Android متعدد المنصات SDK (Native C / C ++ ، C # / VB.NET ، Python ، Java ، DirectShow ، Twain ، إلخ) ؛
يمكن استخدام A59.2213 على نطاق واسع في بيئة ضوء المجال الساطع والتقاط الصور المجهرية وتحليلها بمعدل إطارات أعلى.
● USB3.0 الكاميرا الرقمية SONY Exmor بإضاءة خلفية CMOS حساسات Resloution 1.5M ~ 45M
● حساسية عالية للغاية تصل إلى 2350mV (IMX385) ، ضوضاء منخفضة للغاية للصور الفلورية
● رسومات ملونة فائقة الدقة للأجهزة تعمل على ضمان معدل إطارات في الثانية يصل إلى 15 إطارًا في 20 مترًا
● في الوقت الحقيقي مفتاح عمق 8/12/14/16 بت ، مبيت مدمج من سبائك الألومنيوم CNC
● مع عرض الصور لبرنامج معالجة الصور والفيديو المتقدم ، دعم SDK لنظام Win / Linux / Mac / Android
كاتا.رقم. | المستشعر والحجم (مم) | بكسل (ميكرومتر) | حساسية زاي | FPS / الدقة | بينينغ | التعرض |
إشارة داكنة | ||||||
45 ميجا باسكال | 2.315 × 2.315 | 8.1@8176x5616 | 1 × 1 (3: 2) | 0.1 مللي ثانية ~ 15 ثانية | ||
30.0@4088x2808 | 2 × 2 (3: 2) | |||||
8.1@7408x5556 | 1 × 1 (4: 3) | |||||
45 م / IMX294 (ج) | 108mv مع 1/30 ثانية | 33.0@4088x2808 | 2 × 2 (4: 3) | |||
1.4 "(18.93 × 13.00) | 0.03mv مع 1/30 ثانية | 10.4@8176x4320 | 1 × 1 (17: 9) | |||
34.7@4096x2160 | 2 × 2 (17: 9) | |||||
62.5@2048x1080 | 3 × 3 (17: 9) | |||||
86.5@1344x720 | 4x4 (17: 9) | |||||
45 ميغا بايت | 45 م / IMX492 (ج) | 2.315 × 2.315 | 108mv مع 1/30 ثانية | 8.1@8176x5616 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1.4 "(18.93 × 13.00) | 0.03mv مع 1/30 ثانية | |||||
32 ميجا باسكال | 32 م / IMX294 (ج) | 2.315 × 2.315 | 108mv مع 1/30 ثانية | 8.1@5600x5600 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1.15 بوصة (12.96 × 12.96) | 0.03mv مع 1/30 ثانية | 30.0 @ 2800 × 2800 | 2 × 2 | |||
30.0 @ 1400 × 1400 | 4x4 | |||||
21 ميجا باسكال | 3.3 x3.3 | 17 @ 5280x3954 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية | ||
21M / IMX269 (C) | 399mv مع 1/30 ثانية | 17 @ 3952x3952 | 1 × 1 | |||
4/3 "(17.4 × 13.0) | 0.1mv مع 1/30 ثانية | 56 @ 2640x1976 | 2 × 2 | |||
67 @ 1760x1316 | 3 × 3 | |||||
192 @ 584x438 | 9x9 | |||||
20 ميجا باسكال حار |
20 م / IMX183 (ج) | 2.4 × 2.4 | 462mv مع 1/30 ثانية | 15 @ 5440x3648 50 @ 2736x1824 60 @ 1824x1216 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 "(13.06x8.76) | 0.21mv مع 1/30 ثانية | 2 × 2 | ||||
3 × 3 | ||||||
20MPC | 20 م / IMX183 (ج) | 2.4 × 2.4 | 462mv مع 1/30 ثانية | 20 @ 5440x3648 48 @ 2736x1824 58 @ 1824x1216 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 "(13.06x8.76) | 0.21mv مع 1/30 ثانية | 2 × 2 | ||||
3 × 3 | ||||||
18 ميجا باسكال | 18M / SONY Special (C) | 1.2 × 1.2 | 130 ميللي فولت مع 1/30 ثانية | 17 @ 4880x3720 40 @ 2448x1836 50 @ 1728x1296 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 / 2.2 "(5.86 × 4.46) | 0.1mv مع 1/30 ثانية | 2 × 2 | ||||
3 × 3 | ||||||
15.6 ميجا باسكال | 15.6M / SONY Speciall (C) | 3.3 x3.3 | 399mv مع 1/30 ثانية | 17 @ 3952x3952 56 @ 1976x1976 67 @ 1316x1316 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1.1 "(13.0 × 13.0) | 0.1mv مع 1/30 ثانية | 2 × 2 | ||||
3 × 3 | ||||||
12.3 ميجا باسكال | 12.3M / IMX304 (C ، GS) 1.1 بوصة (14.13 × 10.35) | 3.45 × 3.45 | 1146mv مع 1/30 ثانية | 23.4@4096x3000 46.3@2048x1500 | 1 × 1 | 0.244 مللي ثانية ~ 15 ثانية |
0.1mv مع 1/30 ثانية | 1 × 1 | |||||
12 ميجا باسكال حار |
12 م / IMX226 (ج) | 1.85 × 1.85 | 280mv مع 1/30 ثانية | 25 @ 4000x3000 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 / 1.7 "(7.40x5.55) | 0.1mv مع 1/30 ثانية | 50 @ 2048 × 1080 | 2 × 2 | |||
12 ميجابكسل | 12 م / IMX577 (ج) | 1.55 × 1.55 | 250mv مع 1/30 ثانية | 30 @ 4056x3040 | 1 × 1 | 0.1 مللي ثانية ~ 5 ثانية |
1/2 بوصة (6.29 × 4.71) | 0.25mv مع 1/30 ثانية | 60 @ 2028x1520 | 2 × 2 | |||
120 @ 1014x760 | 4x4 | |||||
9 ميجا باسكال | 9.0M / IMX305 (C ، GS) | 3.45 × 3.45 | 1146mv مع 1/30 ثانية | 34 @ 4096x2160 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 "(14.13 × 7.45) | 0.15mv مع 1/30 ثانية | 60 @ 2048x1080 | 1 × 1 | |||
9 ميجابكسل | 9.0M / IMX533 (C) | 3.76 × 3.76 | 535 ميللي فولت مع 1/30 ثانية | 40 @ 3008x3000 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 "(11.31 × 11.28) | 0.04mv مع 1/30 ثانية | 123 @ 1488x1500 | 2 × 2 | |||
186 @ 992x998 | 3 × 3 | |||||
8.3 ميجا باسكال | 8.3 م / IMX274 (ج) | 1.62x1.62 | 236mv مع 1/30 ثانية | 32 @ 3840x2160 65 @ 1920x1080 | 1 × 1 | 0.244 مللي ثانية ~ 15 ثانية |
1 / 2.5 بوصة (6.22 × 3.50) | 0.1mv مع 1/30 ثانية | 2 × 2 | ||||
8.3 ميجا بايت | 8.3 م / IMX334 (ج) | 2.0x2.0 | 505 ميللي فولت مع 1/30 ثانية | 35 @ 3840x2160 60 @ 1920x1080 | 1 × 1 | 0.02 مللي ثانية ~ 15 ثانية |
1 / 1.8 بوصة (7.68 × 4.32) | 0.1mv مع 1/30 ثانية | 2 × 2 | ||||
8.3MPC | 8.3 م / IMX485 (ج) | 2.9x2.9 | 2188 ميللي فولت مع 1/30 ثانية | 45 @ 3840x2160 70 @ 1920x1080 | 1 × 1 | 0.02 مللي ثانية ~ 15 ثانية |
1 / 1.2 بوصة (11.14 × 6.26) | 0.15mv مع 1/30 ثانية | 2 × 2 | ||||
8.3 ميجا بكسل | 8.3 م / IMX585 (ج) | 2.9x2.9 | 5970 (mV / lx / s) | 45 @ 3840x2160 70 @ 1920x1080 | 1 × 1 | 0.02 مللي ثانية ~ 15 ثانية |
1 / 1.2 بوصة (11.14 × 6.26) | 0.13mv مع 1/30 ثانية | 2 × 2 | ||||
8.3 ميجا بكسل | 8.3 م / IMX678 (ج) | 2.0x2.0 | 3541 (mV / lx / s) | 45 @ 3840x2160 70 @ 1920x1080 | 1 × 1 | 0.02 مللي ثانية ~ 15 ثانية |
1 / 1.8 بوصة (7.68 × 4.32) | 0.15mv مع 1/30 ثانية | 2 × 2 | ||||
8 ميجا باسكال | 8.0M / IMX294 © | 4.63 × 4.63 | 419 ميللي فولت مع 1/30 ثانية | 30 @ 2808x2808 (14 بت) | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1.15 "(13.00 × 13.00) | 0.12mv مع 1/30 ثانية | 139 @ 1392x1392 | 2 × 2 | |||
139 @ 696x696 | 4x4 | |||||
6.3 ميجا باسكال | 6.3 م / IMX178 (ج) | 2.4x2.4 | 425 ميللي فولت مع 1/30 ثانية | 30 @ 3072 × 2048 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 / 1.8 بوصة (7.37 × 4.92) | 0.15mv مع 1/30 ثانية | 38 @ 1536x 1024 | 2 × 2 | |||
6.3 ميجا بايت | 6.3 م / IMX178 (ج) | 2.4x2.4 | 425 ميللي فولت مع 1/30 ثانية | 59 @ 3072 × 2048 | 1 × 1 | 0.02 مللي ثانية ~ 15 ثانية |
1 / 1.8 بوصة (7.37 × 4.92) | 0.15mv مع 1/30 ثانية | 59 @ 1536x 1024 | 2 × 2 | |||
5 ميجا باسكال | 5.0 م / IMX264 (ج ، ع) | 3.45 × 3.45 | 1146mv مع 1/30 ثانية | 35 @ 2448x2048 50 @ 1224x1024 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
2/3 بوصة (8.45 × 7.07) | 0.15mv مع 1/30 ثانية | 1 × 1 | ||||
3.1 ميجا باسكال | 3.1 م / IMX265 (ج ، ع) | 3.45 × 3.45 | 1146mv مع 1/30 ثانية | 53 @ 2048x1536 85 @ 1024x768 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 / 1.8 "(7.07x5.30) | 0.15mv مع 1/30 ثانية | 1 × 1 | ||||
3.1 ميجا بايت | 3.1 م / IMX123 (ج) | 2.5x2.5 | 600mv مع 1/30 ثانية | 50 @ 2048x1536 50 @ 1920x1080 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 / 2.8 "(5.12x3.84) | 0.15mv مع 1/30 ثانية | 1 × 1 | ||||
2.1 ميجا باسكال | 2.1M / IMX482 (C) | 5.8x5.8 | 8935 ميللي فولت مع 1/30 ثانية | 96 @ 1920x1080 | 1 × 1 | 14 ~ 15 ثانية |
1 / 1.2 بوصة (11.14 × 6.26) | 0.6mv مع 1/30 ثانية | |||||
2 ميجا باسكال | 2M / IMX385 (C) | 3.75 × 3.75 | 2350mv مع 1/30 ثانية | 125 @ 1920x1080 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1/2 بوصة (7.2 × 4.05) | 0.15mv مع 1/30 ثانية | |||||
1.5 ميجا باسكال | 1.5 م / IMX273 (ج ، ع) | 3.45 × 3.45 | 1146mv مع 1/30 ثانية | 164 @ 1440x1080320 @ 720x540 | 1 × 1 | 0.1 مللي ثانية ~ 15 ثانية |
1 / 2.9 "(4.968 × 3.726) | 0.15mv مع 1/30 ثانية | 2 × 2 | ||||
ملاحظة: C - Color ، M-Monocolor ، GS-GS Shutter | ||||||
تكوين الأجهزة الأخرى | ||||||
المدى الطيفي | 380-650 نانومتر (مع مرشح الأشعة تحت الحمراء) ، للكاميرا أحادية اللون ، يستخدم AR | |||||
توازن اللون الأبيض | توازن اللون الأبيض ROI / تعديل درجة الحرارة اليدوية | |||||
تقنية تجسيد اللون. | محرك لون فائق الدقة | |||||
التقاط / التحكم SDK | Windows / Linux / macOS / Android Multi Platform SDK (Native C / C ++ ، C # / VB.NET ، Python ، Java ، DirectShow ، Twain ، إلخ) | |||||
نظام التسجيل | صورة ثابتة وفيلم | |||||
نظام التبريد* | طبيعي | |||||
بيئة التشغيل | ||||||
درجة حرارة التشغيل | -10 درجة مئوية ~ 50 درجة مئوية | |||||
درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية | |||||
رطوبة العملية | 30 ~ 80٪ ر | |||||
رطوبة التخزين | 10 ~ 60٪ ر | |||||
مزود الطاقة | تيار مستمر 5 فولت عبر منفذ USB للكمبيوتر الشخصي | |||||
بيئة البرنامج | ||||||
نظام التشغيل | دعم Microsoft Windows XP / Vista / 7/8/10 (32 و 64 بت) | |||||
OS X (Mac OS X) ، Linux | ||||||
متطلبات الكمبيوتر | وحدة المعالجة المركزية: تعادل Intel Core2 2.8 جيجا هرتز أو أعلى | |||||
الذاكرة: 2 جيجابايت أو أكثر | ||||||
منفذ USB: منفذ USB2.0 عالي السرعة | ||||||
الشاشة: 17 بوصة أو أكبر | ||||||
قرص مضغوط | ||||||
أبعاد سلسلة الكاميرا A59.2213 | ||||||
هيكل سلسلة A59.2213 ، المصنوع من سبائك الألومنيوم CNC ، يضمن الخدمة الشاقة وحل العمود الفقري.تم تصميم الكاميرا بجودة عالية IR-CUT لحماية مستشعر الكاميرا.لا توجد أجزاء متحركة متضمنة.يضمن هذا التصميم حلاً متينًا وقويًا مع عمر أطول بالمقارنة مع حلول الكاميرات الصناعية الأخرى. |
قائمة التعبئة لكاميرا سلسلة A59.2213 | ||||||
الزي القياسي | ||||||
أ | آرتون L: 52 سم العرض: 32 سم الارتفاع: 33 سم (20 قطعة ، 12 ~ 17 كجم / كرتون) ، غير موضح في الصورة | |||||
ب | صندوق الهدايا L: 15cm W: 15cm H: 10cm (0.5 ~ 55Kg / box) | |||||
ج | كاميرا رقمية | |||||
د | USB2.0 عالي السرعة ذكر إلى B ذكر موصل كبل مطلي بالذهب / 2.0 م | |||||
ه | قرص مضغوط (برنامج التشغيل والأدوات المساعدة ، قطر 12 سم) | |||||
ملحق اختياري | ||||||
F | التركيز محول العدسة قابل للتعديل | للميكروسكوب | 0.37x ، C-Mount إلى Dia.23.2mm | A55.2202-A37 | ||
0.50x ، C-Mount إلى Dia.23.2 ملم | A55.2202-A50 | |||||
0.75x ، C-Mount إلى Dia.23.2 ملم | A55.2202-A75 | |||||
للتلسكوب | 0.37x ، C-Mount إلى Dia.31.75mm | A55.2204-A37 | ||||
0.50x ، C-Mount إلى Dia.31.75mm | A55.2204-A50 | |||||
0.75x ، C-Mount إلى Dia.31.75mm | A55.2204-A75 | |||||
جي | التركيز ثابت محول العدسة |
للميكروسكوب | 0.37x ، C-Mount إلى Dia.23.2mm | A55.2202-F37 | ||
0.50x ، C-Mount إلى Dia.23.2 ملم | A55.2202-F50 | |||||
0.75x ، C-Mount إلى Dia.23.2 ملم | A55.2202-F75 | |||||
للتلسكوب | 0.37x ، C-Mount إلى Dia.31.75mm | A55.2204-F37 | ||||
0.50x ، C-Mount إلى Dia.31.75mm | A55.2204-F50 | |||||
0.75x ، C-Mount إلى Dia.31.75mm | A55.2204-F75 | |||||
ح | حلقات المحول Dia.23.2mm إلى 30.0mm لأنبوب العدسة المجهر 30.0mm | A55.2203-30 | ||||
أنا | حلقات المحول Dia.23.2mm إلى 30.5mm لأنبوب العدسة المجهر 30.5mm | A55.2203-30.5 | ||||
ي | حلقات المحول Dia.23.2mm إلى 31.75mm لأنبوب العدسة التلسكوب 31.75mm | A55.2203-31.75 | ||||
ك | معايرة ميكرومتر المرحلة |
X = 0.01 مم / 100 فرق. | ||||
X ، Y = 0.01 مم / 100 قسم | ||||||
X = 0.01 مم / 100 قسم ، 0.10 مم / 100 قسم |
