8x المجهر الإلكتروني الماسح للانبعاثات
,المجهر الإلكتروني لمسح انبعاث بندقية شوتكي
-
دقة1.5 نانومتر @ 15 كيلو فولت (SE)؛ 3nm @ 20KV (مرض جنون البقر)
-
التكبير1x~600000x
-
بندقية الكترونبندقية شوتكي للانبعاث الإلكتروني
-
تسارع الجهد0 ~ 30 كيلو فولت
-
نظام فراغمضخة أيون، مضخة توربو الجزيئية، مضخة دوران
-
مرحلة العينةالمرحلة الآلية ذات المحاور الخمسة
-
تيار شعاع الإلكترون10 باسكال ~ 0.3 ميكرو أمبير
-
أقصى قطر العينة175mm
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNOEC, OPTO-EDU
-
إصدار الشهاداتCE,
-
رقم الموديلA63.7080
-
وثيقة
-
الحد الأدنى لكمية1 جهاز الكمبيوتر
-
الأسعارFOB $1~1000, Depend on Order Quantity
-
تفاصيل التغليفالتعبئة الكرتون، للتصدير وسائل النقل
-
وقت التسليم5 ~ 20 أيام
-
شروط الدفعT/T ، West Union ، PayPal
-
القدرة على العرض5000 pcs/شهر

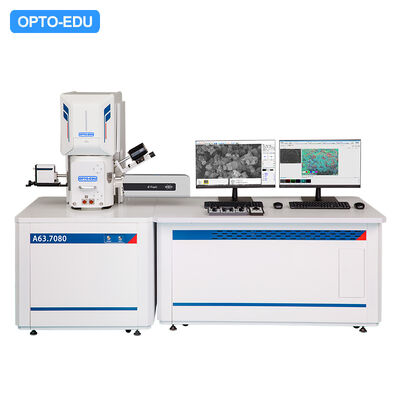

1x ~ 600000x المجهر الإلكتروني المسح الضوئي Schottky Gun A63.7080 Std Feg Sem
| A63.7080، A63.7081 الوظيفة الرئيسية للبرنامج | ||
| التشغيل المتكامل للجهد العالي | تشغيل/إيقاف الخيوط تلقائيًا | تنظيم التحول المحتمل |
| تعديل السطوع | كهربائي للتعديل المركزي | السطوع التلقائي |
| تعديل التباين | تعديل العدسة الموضوعي | التركيز التلقائي |
| تعديل التكبير | موضوعية مغناطيسية | القضاء التلقائي على الاستجماتيزم |
| وضع المسح للمنطقة المحددة | تعديل الدوران الكهربائي | إدارة المعلمات المجهر |
| وضع مسح النقاط | تعديل إزاحة شعاع الإلكترون | عرض في الوقت الحقيقي لحجم مجال المسح |
| وضع مسح الخط | تعديل إمالة شعاع الإلكترون | تعديل عدسة البندقية |
| المسح السطحي | تعديل سرعة المسح | مدخلات متعددة القنوات |
| مراقبة الطاقة ذات الجهد العالي | توسيط سوينغ | قياس المسطرة |
| سيم | أ63.7069 A63.7069-L A63.7069-LV |
A63.7080 A63.7080-L |
أ63.7081 |
| دقة | 3 نانومتر @ 30 كيلو فولت (جنوب شرق) 6 نانومتر @ 30 كيلو فولت (جنون البقر) |
1.5 نانومتر @ 30 كيلو فولت (جنوب شرق) 3nm @ 30KV (مرض جنون البقر) |
1.0 نانومتر @ 30 كيلو فولت (جنوب شرق) 3.0 نانومتر @ 1 كيلو فولت (SE) 2.5 نانومتر @ 30 كيلو فولت (جنون البقر) |
| التكبير | 1x~450000x,التكبير الحقيقي السلبي | 1x~600000x، التكبير الحقيقي السلبي | 1x ~ 3000000x التكبير الحقيقي السلبي |
| البندقية الإلكترونية | خرطوشة خيوط التنغستن المتمركزة مسبقًا | بندقية شوتكي للانبعاث الميداني | بندقية شوتكي للانبعاث الميداني |
| الجهد االكهربى | تسريع الجهد 0.2～30 كيلو فولت، قابل للتعديل المستمر، ضبط الخطوة 100 فولت @ 0-10 كيلو فولت، 1 كيلو فولت @ 10-30 كيلو فولت | ||
| عرض سريع | وظيفة صورة العرض السريع بمفتاح واحد | لا يوجد | لا يوجد |
| نظام العدسة | عدسة مدببة كهرومغناطيسية ثلاثية المستويات | عدسة مدببة كهرومغناطيسية متعددة المستويات | |
| فتحة | 3 فتحات موضوعية من الموليبدينوم، قابلة للتعديل خارج نظام الفراغ، لا حاجة لتفكيك الهدف لتغيير الفتحة | ||
| نظام فراغ | 1 مضخة توربو الجزيئية 1 مضخة ميكانيكية عينة فراغ الغرفة> 2.6E-3Pa مكنسة غرفة المسدس الإلكتروني>2.6E-3Pa التحكم التلقائي الكامل في الفراغ وظيفة التعشيق الفراغي الطراز الاختياري: A63.7069-LV 1 مضخة توربو الجزيئية 2المضخات الميكانيكية عينة فراغ الغرفة> 2.6E-3Pa مكنسة غرفة المسدس الإلكتروني>2.6E-3Pa التحكم التلقائي الكامل في الفراغ وظيفة التعشيق الفراغي فراغ منخفضالنطاق 10 ~ 270Pa للتبديل السريع في 90 ثانية لمرض جنون البقر (LV) |
1 مجموعة مضخة أيونية 1 مضخة توربو الجزيئية 1 مضخة ميكانيكية عينة فراغ الغرفة> 6E-4Pa مكنسة غرفة المسدس الإلكتروني>2E-7 Pa التحكم التلقائي الكامل في الفراغ وظيفة التعشيق الفراغي |
1 مضخة أيون الرش 1 مضخة مركب جيتر أيون 1 مضخة توربو الجزيئية 1 مضخة ميكانيكية عينة فراغ الغرفة> 6E-4Pa مكنسة غرفة المسدس الإلكتروني>2E-7 Pa التحكم التلقائي الكامل في الفراغ وظيفة التعشيق الفراغي |
| الكاشف | SE: كاشف الإلكترون الثانوي العالي الفراغ (مع حماية الكاشف) | SE: كاشف الإلكترون الثانوي العالي الفراغ (مع حماية الكاشف) | SE: كاشف الإلكترون الثانوي العالي الفراغ (مع حماية الكاشف) |
| مرض جنون البقر: تجزئة أشباه الموصلات 4 كاشف التشتت الخلفي |
خياري | خياري | |
| الطراز الاختياري: A63.7069-LV مرض جنون البقر (LV): أشباه الموصلات 4 تجزئة كاشف التشتت الخلفي |
|||
| اتفاقية مكافحة التصحر:كاميرا CCD بالأشعة تحت الحمراء | اتفاقية مكافحة التصحر:كاميرا CCD بالأشعة تحت الحمراء | اتفاقية مكافحة التصحر:كاميرا CCD بالأشعة تحت الحمراء | |
| تمديد المنفذ | 2 تمديد المنافذ في غرفة العينة ل إي دي إس، بي إس دي، دبليو دي إس إلخ. |
4 منافذ تمديد في غرفة العينة لـ مرض جنون البقر، EDS، BSD، WDS الخ. |
4 منافذ تمديد في غرفة العينة لـ مرض جنون البقر، EDS، BSD، WDS الخ. |
| مرحلة العينة | مرحلة 5 محاور، 4آلي+1يدوييتحكم نطاق السفر: X = 70 مم، ص = 50 مم، Z = 45 مم، R=360°، T=-5°~+90°(يدوي) المس وظيفة التنبيه والإيقاف نموذج اختياري: A63.7069-L5 محاور مرحلة السيارات الكبيرة |
5 محاورآلي وسطمنصة نطاق السفر: X = 80 مم، ص = 50 مم، Z = 30 مم، R=360°، T=-5°~+70° المس وظيفة التنبيه والإيقاف نموذج اختياري: A63.7080-L5 محاورآلي كبيرمنصة |
5 محاورآلي كبيرمنصة نطاق السفر: X = 150 مم، ص = 150 مم، Z = 60 مم، R=360°، T=-5°~+70° المس وظيفة التنبيه والإيقاف |
| ماكس العينة | ضياء 175 ملم، ارتفاع 35 ملم | ضياء 175 ملم، ارتفاع 20 ملم | ضياء 340 ملم، ارتفاع 50 ملم |

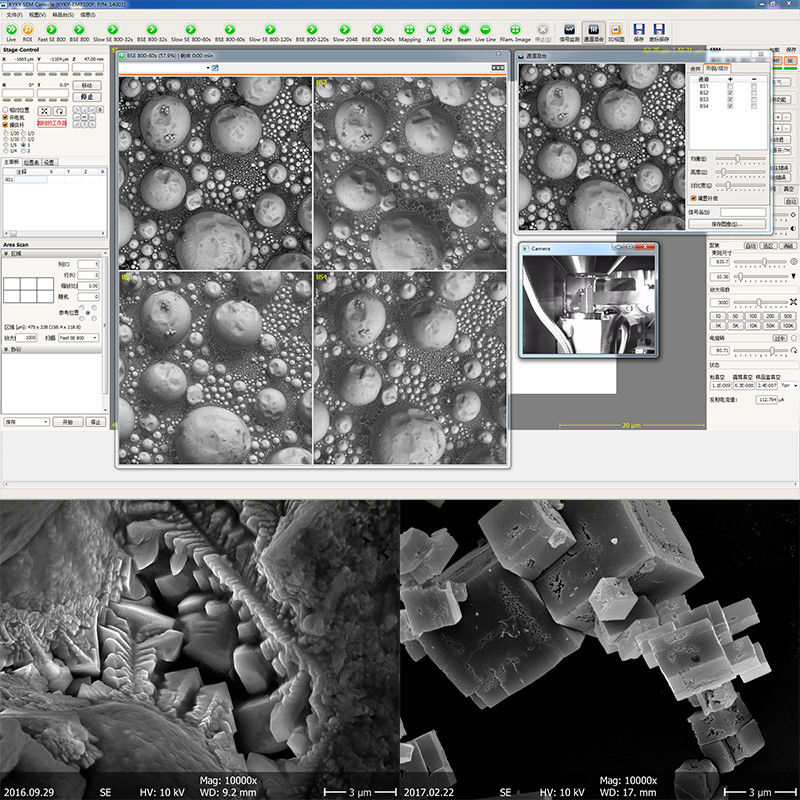

| نظام الصور | الصورة الثابتة الحقيقية أقصى دقة 4096 × 4096 بكسل، تنسيق ملف الصورة: BMP (افتراضي)، GIF، JPG، PNG، TIF |
أقصى دقة للصورة الثابتة الحقيقية هي 16384 × 16384 بكسل، تنسيق ملف الصورة: TIF (افتراضي)، BMP، GIF، JPG، PNG الفيديو: التسجيل التلقائي للفيديو الرقمي .AVI |
أقصى دقة للصورة الثابتة الحقيقية هي 16384 × 16384 بكسل، تنسيق ملف الصورة: TIF (افتراضي)، BMP، GIF، JPG، PNG الفيديو: التسجيل التلقائي للفيديو الرقمي .AVI |
| الكمبيوتر والبرمجيات | محطة عمل الكمبيوتر Win 10، مع برنامج تحليل الصور الاحترافي للتحكم الكامل في تشغيل مجهر SEM بالكامل، مواصفات الكمبيوتر لا تقل عن Inter I5 3.2 جيجا هرتز، ذاكرة 4 جيجا، شاشة IPS LCD مقاس 24 بوصة، قرص صلب 500 جيجا، ماوس، لوحة مفاتيح | ||
| عرض الصور | مستوى الصورة غني ودقيق، ويظهر التكبير في الوقت الحقيقي، والمسطرة، والجهد، والمنحنى الرمادي | ||
| البعد & وزن |
جسم المجهر 800×800×1850 ملم طاولة العمل 1340x850x740mm الوزن الإجمالي 400 كجم |
جسم المجهر 800×800×1480 ملم طاولة العمل 1340x850x740mm الوزن الإجمالي 450 كجم |
جسم المجهر 1000×1000×1730 ملم طاولة العمل 1330x850x740mm الوزن الإجمالي 550 كجم |

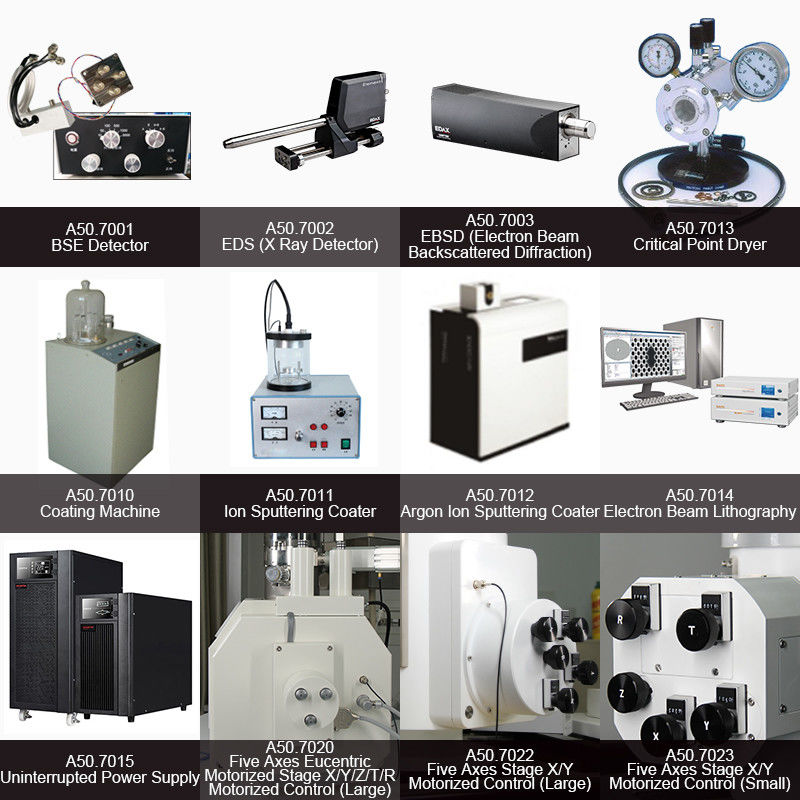

| الملحقات الاختيارية | |||
| الملحقات الاختيارية | A50.7002EDS مطياف الأشعة السينية المشتتة للطاقة A50.7011أيون الاخرق المغطي |
A50.7001كاشف التشتت الخلفي لإلكترونات مرض جنون البقر A50.7002EDS مطياف الأشعة السينية المشتتة للطاقة A50.7011أيون الاخرق المغطي A50.7030لوحة التحكم بمحركات |
A50.7001كاشف التشتت الخلفي لإلكترونات مرض جنون البقر A50.7002EDS مطياف الأشعة السينية المشتتة للطاقة A50.7011أيون الاخرق المغطي A50.7030لوحة التحكم بمحركات |
| A50.7001 | كاشف مرض جنون البقر | كاشف التشتت الخلفي لأشباه الموصلات ذو الأربعة أجزاء؛ متوفر في المكونات A+B، معلومات المورفولوجيا AB؛ العينة المتاحة للمراقبة دون تناثر الذهب؛ متوفر لمراقبة الشوائب والتوزيع من خريطة التدرج الرمادي مباشرة. |
| A50.7002 | EDS (كاشف الأشعة السينية) | نافذة نيتريد السيليكون (Si3N4) لتحسين نقل الأشعة السينية منخفضة الطاقة لتحليل العناصر الخفيفة؛ توفر الدقة الممتازة والإلكترونيات المتقدمة منخفضة الضوضاء أداءً متميزًا في الإنتاجية؛ توفر البصمة الصغيرة المرونة لضمان الهندسة المثالية وظروف جمع Aata؛ تحتوي الكاشفات على شريحة 30 مم2. |
| A50.7003 | EBSD (حيود شعاع الإلكترون المرتد) | يمكن للمستخدم تحليل اتجاه البلورة، والطور البلوري، والملمس الدقيق للمواد وأداء المواد ذات الصلة، وما إلى ذلك. التحسين التلقائي لإعدادات الكاميرا EBSD أثناء جمع البيانات، قم بإجراء تحليل تفاعلي في الوقت الحقيقي للحصول على أقصى قدر من المعلومات تم تمييز جميع البيانات بعلامة زمنية، والتي يمكن مشاهدتها في أي وقت دقة عالية 1392 × 1040 × 12 سرعة المسح والفهرسة: 198 نقطة / ثانية، مع Ni كمعيار، في حالة 2 ~ 5nA، يمكنها ضمان معدل الفهرس ≥99٪؛ يعمل بشكل جيد في حالة تيار الشعاع المنخفض والجهد المنخفض 5 كيلو فولت عند 100 باسكال دقة قياس الاتجاه: أفضل من 0.1 درجة استخدام نظام الفهرس الثلاثي: لا حاجة للاعتماد على تعريف نطاق واحد، فهرسة سهلة لجودة النمط الرديئة قاعدة بيانات مخصصة: قاعدة بيانات EBSD الخاصة التي تم الحصول عليها عن طريق حيود الإلكترون: >400 بنية الطور قدرة الفهرسة: يمكنها فهرسة جميع المواد البلورية تلقائيًا في 7 أنظمة بلورية. وتشمل الخيارات المتقدمة حساب الصلابة المرنة (Elastic Stiffness)، وعامل تايلور (تايلور)، وعامل شميدت (شميت) وما إلى ذلك. |
| A50.7010 | آلة طلاء | غلاف حماية الزجاج: ∮250 مم؛ ارتفاع 340 ملم؛ غرفة معالجة الزجاج: ∮88 ملم؛ ارتفاع 140 ملم، ∮88 ملم؛ ارتفاع 57 ملم؛ حجم مرحلة العينة: ∮40 مم (كحد أقصى)؛ نظام الفراغ: مضخة الجزيء والمضخة الميكانيكية. كشف الفراغ: بيراني غيج؛ الفراغ: أفضل من 2 × 10-3 باسكال؛ حماية الفراغ: 20 باسكال مع صمام التضخم المجهري؛ حركة العينة: دوران الطائرة، الميل الميل. |
| A50.7011 | أيون الاخرق المغطي | غرفة معالجة الزجاج: ∮100mm؛ ارتفاع 130 ملم؛ حجم مرحلة العينة: ∮40 مم (تحمل 6 أكواب عينات) ؛ حجم الهدف الذهبي: ∮58 مم * 0.12 مم (السُمك)؛ كشف الفراغ: بيراني غيج؛ حماية الفراغ: 20 باسكال مع صمام التضخم المجهري؛ غاز متوسط: غاز الأرجون أو الهواء مع مدخل هواء خاص بغاز الأرجون وتنظيم الغاز في الميكروسكيل. |
| A50.7012 | الأرجون أيون الاخرق المغطي | تم طلاء العينة بالكربون والذهب تحت فراغ عالي؛ جدول العينات القابل للتدوير، طلاء موحد، حجم الجسيمات حوالي 3-5 نانومتر؛ عدم اختيار المواد المستهدفة، وعدم الإضرار بالعينات؛ يمكن تحقيق وظائف التنظيف الأيوني وتخفيف الأيونات. |
| A50.7013 | مجفف النقطة الحرجة | القطر الداخلي: 82 مم، الطول الداخلي: 82 مم؛ نطاق الضغط: 0-2000psi؛ نطاق درجة الحرارة: 0 درجة -50 درجة مئوية (32 درجة -122 درجة فهرنهايت) |
| A50.7014 | الطباعة الحجرية بشعاع الإلكترون | استنادًا إلى المجهر الإلكتروني الماسح، تم تطوير نظام جديد لتعريض النانو؛ لقد احتفظ التعديل بجميع وظائف Sem لصنع صورة ذات عرض خط نانوي؛ يتم تطبيق نظام Ebl المعدل على نطاق واسع في الأجهزة الإلكترونية الدقيقة، والأجهزة الإلكترونية البصرية، وأجهزة Quantun، والبحث والتطوير في نظام الإلكترونيات الدقيقة. |
| A63.7080، A63.7081 تجهيزات المواد الاستهلاكية القياسية | |||
| 1 | خيوط الانبعاث الميداني | المثبتة في المجهر | 1 قطعة |
| 2 | كأس عينة | ضياء 13 ملم | 5 قطع |
| 3 | كأس عينة | ضياء 32 ملم | 5 قطع |
| 4 | شريط موصل من الكربون على الوجهين | 6 ملم | 1 حزمة |
| 5 | الشحوم فراغ | 10 قطع | |
| 6 | قماش بدون شعر | 1 أنبوب | |
| 7 | معجون تلميع | 1 قطعة | |
| 8 | صندوق العينة | 2 كيس | |
| 9 | مسحة القطن | 1 قطعة | |
| 10 | مرشح ضباب الزيت | 1 قطعة | |
| A63.7080، A63.7081 مجموعة الأدوات والأجزاء القياسية | |||
| 1 | مفتاح ربط سداسي داخلي | 1.5 ملم ~ 10 ملم | 1 مجموعة |
| 2 | ملاقيط | الطول 100-120 ملم | 1 قطعة |
| 3 | مفك مشقوق | 2*50 ملم، 2*125 ملم | 2 قطعة |
| 4 | مفك براغي متقاطع | 2*125 ملم | 1 قطعة |
| 5 | أنبوب تنفيس نظيف | Dia.10/6.5mm (القطر الخارجي/القطر الداخلي) | 5 م |
| 6 | تنفيس صمام تخفيض الضغط | ضغط الإخراج 0-0.6MPa | 1 قطعة |
| 7 | مصدر طاقة الخبز الداخلي | 0-3A تيار مستمر | 2 قطعة |
| 8 | UPS إمدادات الطاقة | 10 كيلو فولت أمبير | 2 قطعة |
| أداة تحضير عينة المجهر الإلكتروني الماسح | ||
|
|
|
|
