إبراز
آلة الطباعة الحجرية بشعاع الإلكترون,مجهر المسح الضوئي بالطباعة الحجرية بشعاع الإلكترون,آلة الطباعة الحجرية OPTO-EDU A63.7010
,electron beam lithography scanning microscope
,OPTO-EDU A63.7010 lithography machine
-
المعدات القياسيةمرحلة التداخل بالليزر
-
السفر المسرحي≥105 ملم
-
دقة الصورة1nm@15kV؛ .51.5nm@1kV
-
شعاع الكثافة الحالية>5300 أمبير/سم2
-
الحد الأدنى لحجم بقعة الشعاع≥2 نانومتر
-
مصراع شعاع الإلكترونوقت الصعود <100 نانو ثانية
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNOEC, OPTO-EDU
-
إصدار الشهاداتCE,
-
رقم الموديلA63.7010
-
وثيقة
-
الحد الأدنى لكمية1 جهاز كمبيوتر
-
الأسعارFOB $1~1000, Depend on Order Quantity
-
تفاصيل التغليفالتعبئة الكرتون ، لنقل الصادرات
-
وقت التسليم180 يوما
-
شروط الدفعT/T ، West Union ، PayPal
-
القدرة على العرض5000 قطعة / شهر

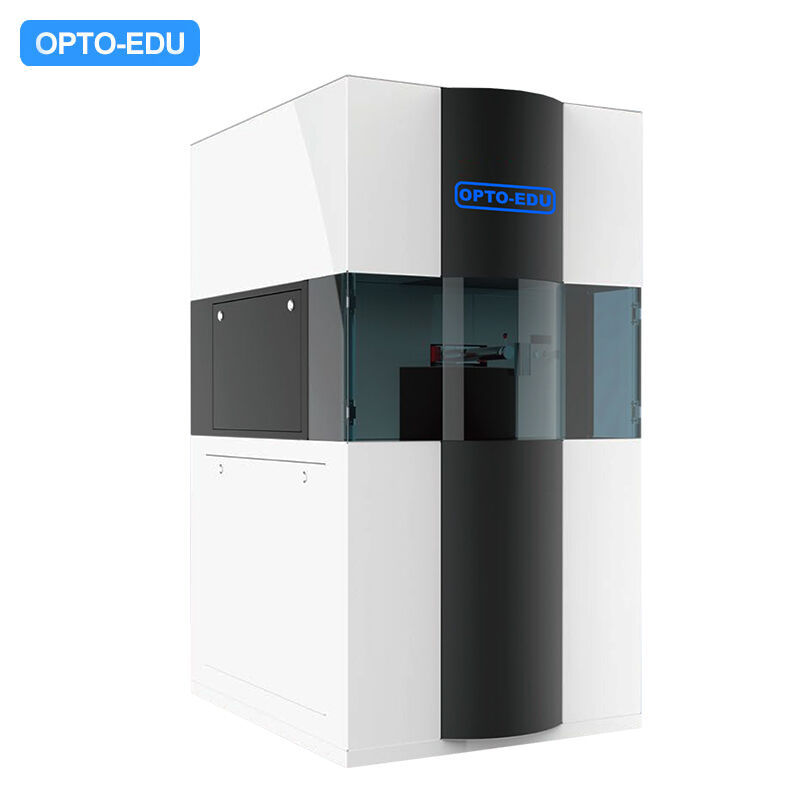

OPTO-EDU A63.7010 EBL آلة الطباعة الحجرية بالشعاع الإلكتروني
| مواصفات المرحلة | |
| المعدات القياسية | مرحلة مقياس التداخل بالليزر |
| حركة المرحلة | أقل من أو يساوي105 ملم |
| مواصفات مدفع الإلكترون والتصوير | |
| مدفع انبعاث المجال من نوع شوتكي | جهد التسريع 20 فولت ~ 30 كيلو فولت، كاشف الإلكترون الثانوي الجانبي و كاشف الإلكترون داخل العدسة |
| دقة الصورة | أقل من أو يساوي1 نانومتر @ 15 كيلو فولت؛أقل من أو يساوي1.5 نانومتر @ 1 كيلو فولت |
| كثافة تيار الحزمة | أكبر من 5300 أمبير/سم مربع |
| الحد الأدنى لحجم بقعة الحزمة | أقل من أو يساوي2 نانومتر |
| مواصفات الطباعة الحجرية | |
| مصراع شعاع الإلكترون | زمن الصعودأقل من 100 نانوثانية |
| مجال الكتابة | أقل من أو يساوي500 × 500 ميكرومتر |
| الحد الأدنى لعرض خط التعريض الفردي | 10 ± 2 نانومتر |
| سرعة المسح | 25 ميجاهرتز / 50 ميجاهرتز |
| معلمات مولد الرسومات | |
| نواة التحكم | FPGA عالي الأداء |
| الحد الأقصى لسرعة المسح | 50 ميجاهرتز |
| دقة المحول الرقمي إلى التناظري | 20 بت |
| أحجام مجالات الكتابة المدعومة | 10 ميكرومتر ~ 500 ميكرومتر |
| دعم مصراع الحزمة | 5 فولت TTL |
| الحد الأدنى لزيادة وقت الاستقرار | 10 نانوثانية |
| تنسيقات الملفات المدعومة | GDSIl، DXF، BMP، إلخ. |
| قياس تيار الحزمة بكوب فاراداي | مضمن |
| تصحيح تأثير التقارب | اختياري |
| مرحلة مقياس التداخل بالليزر | اختياري |
| أوضاع المسح | متسلسل (نوع Z)، متعرج (نوع S)، حلزوني، وأنماط مسح متجهية أخرى |
| أوضاع التعريض | يدعم معايرة المجال، وخياطة المجالات، والتراكب، والتعريض التلقائي متعدد الطبقات |
| دعم القنوات الخارجية | يدعم مسح شعاع الإلكترون، وحركة المرحلة، والتحكم في مصراع الحزمة، وكشف الإلكترون الثانوي |
|
|
مرحلة مقياس التداخل بالليزر مرحلة مقياس التداخل بالليزر: مرحلة متقدمة لمقياس التداخل بالليزر تلبي متطلبات الخياطة والتراكب ذات الشوط الكبير والدقة العالية |
|
مدفع انبعاث المجال يعد مدفع انبعاث المجال عالي الدقة ضمانًا مهمًا لجودة الطباعة الحجرية |
|
|
|
مولد الرسومات يحقق فائقدقة عاليةرسم الأنماط مع ضمان المسح فائق السرعة |
| A63.7010 مقابل Raith 150 Two | ||
| نموذج الجهاز | OPTO-EDU A63.7010 (الصين) | Raith 150 Two (ألمانيا) |
| جهد التسريع (كيلو فولت) | 30 | 30 |
| الحد الأدنى لقطر بقعة الحزمة (نانومتر) | 2 | 1.6 |
| حجم المرحلة (بوصة) | 4 | 4 |
| الحد الأدنى لعرض الخط (نانومتر) | 10 | 8 |
| دقة الخياطة (نانومتر) | 50 (35 نانومتر) | 35 |
| دقة التراكب (نانومتر) | 50 (35 نانومتر) | 35 |
